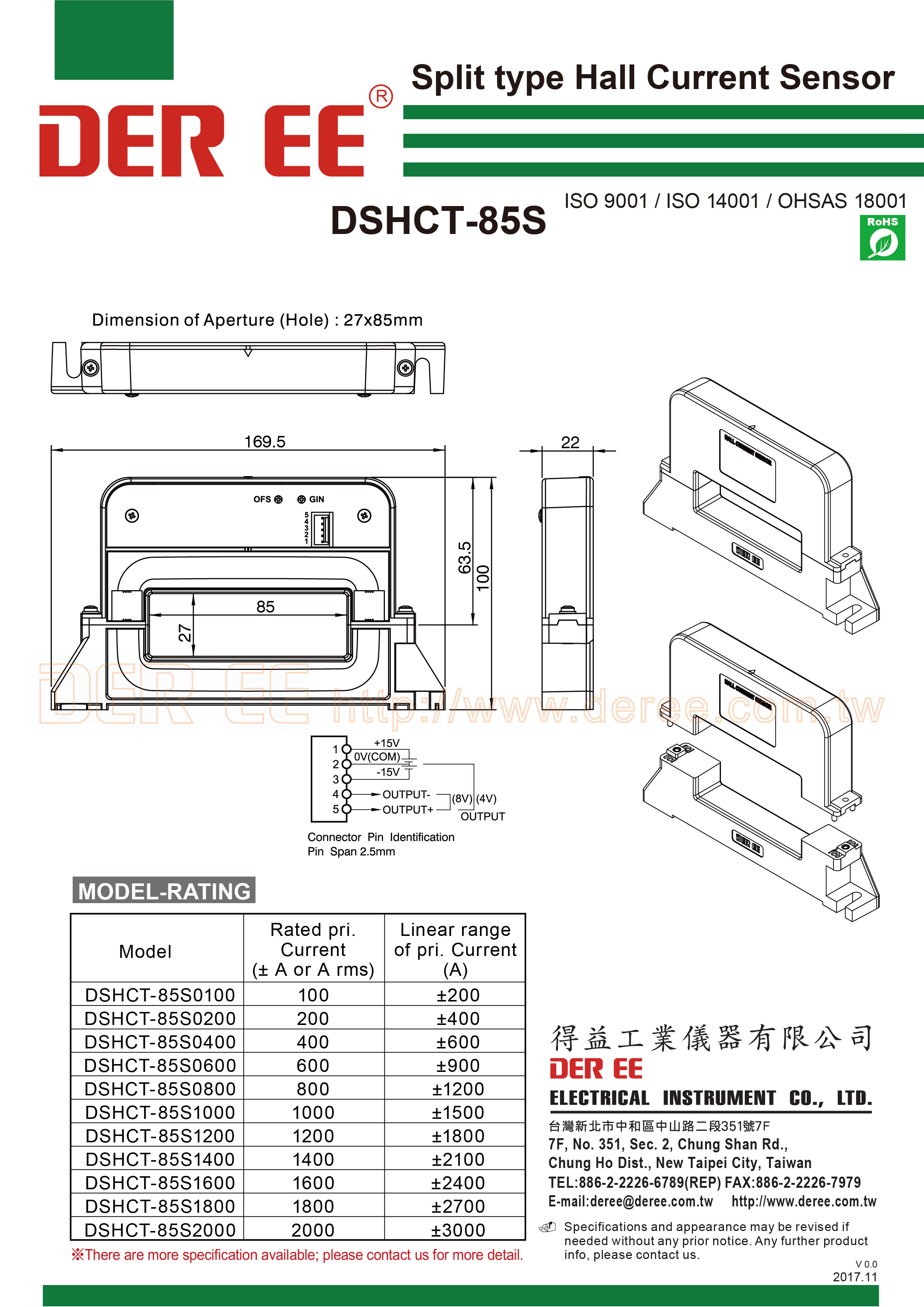

DSHCT-85S 開口式霍爾電流感測器
額定輸出電壓的線性：±1%
反應時間：<10 μ sec.
開口部分以螺絲固定防止脫落，安全穩固。 DER EE開口式霍爾傳感器具有線性度佳，反應速度快，精度高，重量輕的特點，現在適用於UPS系統，AC和DC伺服系統，電動機的速度控制器，通用和專用變頻器等 自動控制系統。
- 固定偏移值：±0.03V
- 額定輸出電壓的線性：±1%
- 電源供應：±15V
- 電源電流：20mA
- 反應時間：<10 μ sec.
- 輸出電壓的溫度特性：TYP. ±0.08% / ℃, Max. ±0.1% / ℃
- 磁滯電壓：±0.035V
- 絕緣電阻：檢測孔與各端子間500MΩ/500V以上
- 耐壓：檢測孔與各端子間2000V, 50 / 60Hz
型號 / 規格：
|
型號 |
額定輸入電流 (Ampere Turn) |
最大線性範圍 |
額定輸出電壓 |
|
DSHCT-85S 0100 |
100A |
0~ ± 200 |
4V |
|
DSHCT-85S 0200 |
200A |
0~ ± 400 |
4V |
|
DSHCT-85S 0400 |
400A |
0~ ± 600 |
4V |
|
DSHCT-85S 0600 |
600A |
0~ ± 900 |
4V |
|
DSHCT-85S 0800 |
800A |
0~ ± 1200 |
4V |
|
DSHCT-85S 1000 |
1000A |
0~ ± 1500 |
4V |
|
DSHCT-85S 1200 |
1200A |
0~ ± 1800 |
4V |
|
DSHCT-85S 1400 |
1400A |
0~ ± 2100 |
4V |
|
DSHCT-85S 1600 |
1600A |
0~ ± 2400 |
4V |
|
DSHCT-85S 1800 |
1800A |
0~ ± 2700 |
4V |
|
DSHCT-85S 2000 |
2000A |
0~ ± 3000 |
4V |
尺寸 / 重量 :
- 尺寸：170(長) x 100(寬) x 22 (高)mm
- 重量：約500g
- 孔徑：85 x 27mm
溫度/溼度：
- 操作溫度/濕度：-10°C~80°C/低於80% R.H. (不結露)
- 儲存溫度/濕度：-15°C~85°C/低於70% R.H. (不結露)
- 開口式結構設計，裝置方便，利於不停電作業
- 開合部位具螺絲固定設計，安全牢固防止脫落
- 線性極佳
- 可接受AC/DC量測
- 反應快速
- 提供完全的電子絕緣保護
應用範圍：
- UPS系統
-
太陽能
- AC / DC伺服器系統
- 馬達轉速控制
- 變頻銑床機具
- 電腦數值CNC工具機械
- 門禁控制器
- 電動車控制器
- 控制處理設備
- 一般及特殊用途轉換器
- 其他自動控制系統
