• DHCT-G霍爾電流感測器

DHCT-G 霍爾電流感測器

可接受AC/DC量測
額定輸出電壓的線性:±1%
反應時間:10 μ sec.
型號 : DHCT-G

  • 固定偏移值:±0.03V
  • 額定輸出電壓的線性:±1%
  • 電源供應:±15V
  • 電源電流:18mA
  • 反應時間:10 μ sec.
  • 輸出電壓的溫度特性:TYP. ±0.08% / ℃, Max. ±0.1% / ℃
  • 磁滯電壓:±0.035V
  • 絕緣電阻:檢測孔與各端子間500MΩ/500V以上
  • 耐壓:檢測孔與各端子間2000V, 50 / 60Hz



  型號 / 規格:

型號

額定輸入電流

(Ampere Turn)

最大線性範圍

額定輸出電壓

DHCT-G0050

50A

0~ ± 150

4V

DHCT-G0100

100A

0~ ± 300

4V

DHCT-G0200

200A

0~ ± 600

4V

DHCT-G0300

300A

0~ ± 900

4V

DHCT-G0400

400A

0~ ± 900

4V

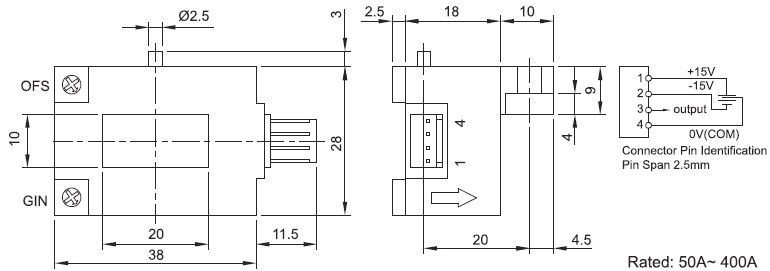

  尺寸 / 重量 :

  • 尺寸:38(長) x 28(寬) x 18 (高)mm
  • 重量:約50g
  • 孔徑:20 x 10mm



  溫度/溼度:

  • 操作溫度/濕度:-10°C~80°C/低於80% R.H. (不結露)
  • 儲存溫度/濕度:-15°C~85°C/低於70% R.H. (不結露)
  • 線性極佳
  • 可接受AC/DC量測
  • 反應快速
  • 提供完全的電子絕緣保護

  應用範圍:

  • UPS系統
  • 太陽能
  • AC / DC伺服器系統
  • 馬達轉速控制
  • 變頻銑床機具
  • 電腦數值CNC工具機械
  • 門禁控制器
  • 電動車控制器
  • 控制處理設備
  • 一般及特殊用途轉換器
  • 其他自動控制系統
