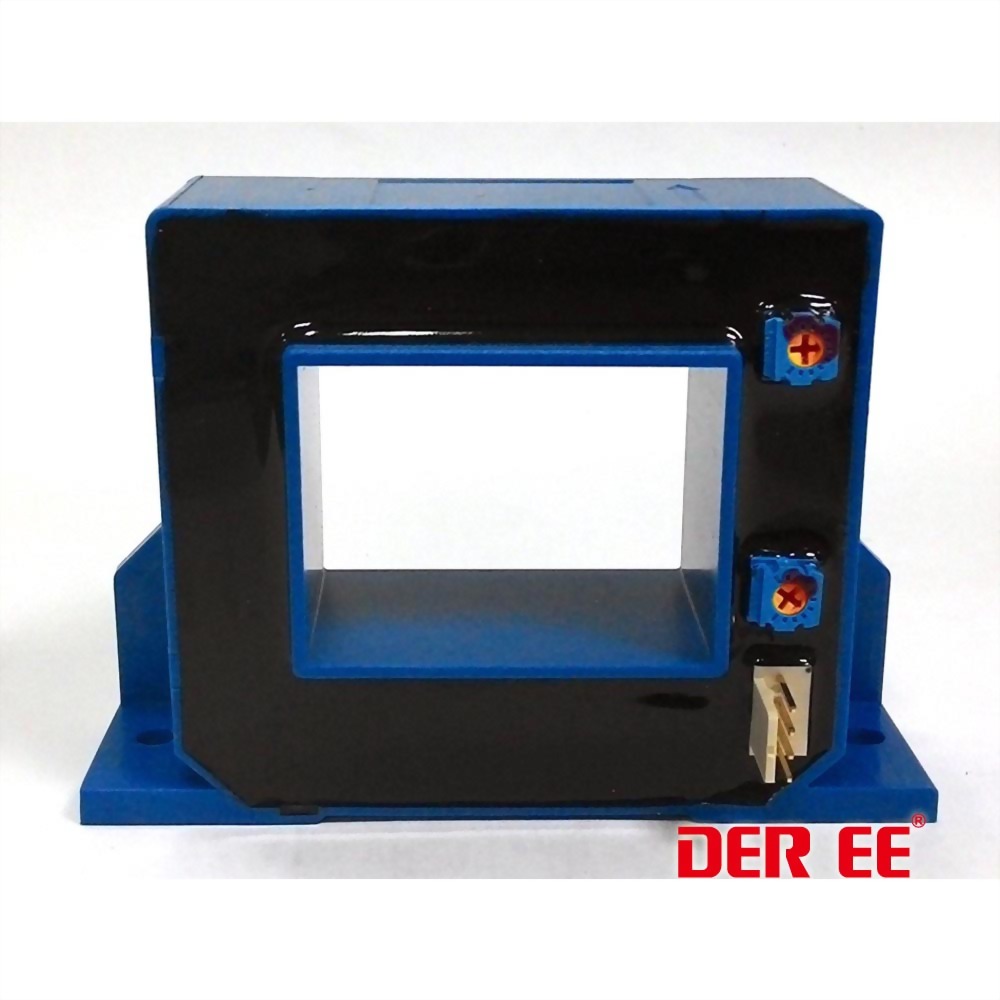

DHCT-S 霍爾電流感測器

可接受AC/DC量測
額定輸出電壓的線性:< ± 1%
反應時間:< 5 μ sec
型號 : DHCT-S

  • 固定偏移值:< ±0.02V
  • 額定輸出電壓的線性:< ± 1%
  • 電源供應:±15V
  • 電源電流:< ±20mA
  • 反應時間:< 5 μ sec
  • 輸出熱飄移:TYP. ±0.08% / ℃, Max. ±0.1% / ℃
  • 輸出電壓溫度係數:< ±1mV / ℃
  • 磁滯電壓:±0.035V
  • 絕緣電阻:> 1000MΩ (500V DC) 電流感測孔和端子之間
  • 耐壓:檢測孔與各端子間2000V, 50 / 60Hz



  型號 / 規格:

型號

額定輸入電流

(Ampere Turn)

最大線性範圍

額定輸出電壓

DHCT-S0200

200A

± 600

4V

DHCT-S0400

400A

± 1200

4V

DHCT-S0500

500A

± 1500

4V

DHCT-S0600

600A

± 1800

4V

DHCT-S0800

800A

± 2400

4V

DHCT-S1000

1000A

± 2500

4V

DHCT-S1200

1200A

± 2500

4V

DHCT-S1500

1500A

± 2500

4V

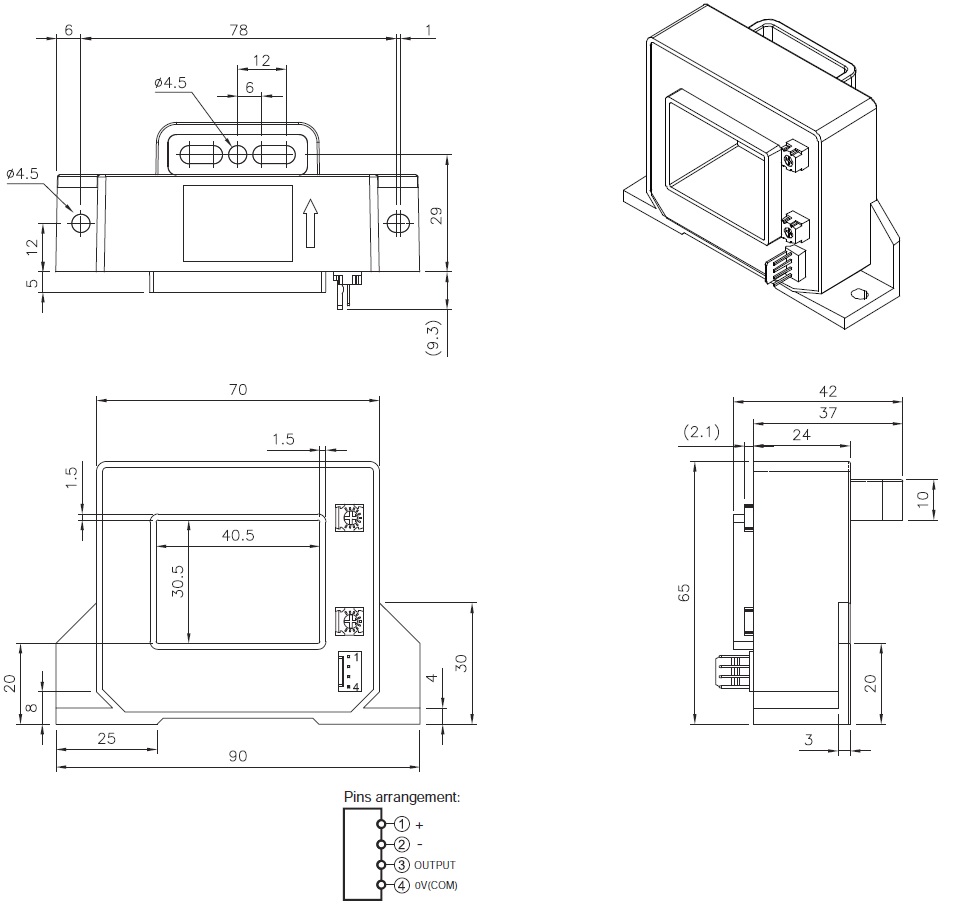

  尺寸 / 重量 :

  • 尺寸:90(長) x 29(寬) x 65 (高)mm
  • 重量:約300g
  • 孔徑:30.5 x 40.5mm



  溫度/溼度:

  • 操作溫度/濕度:-40°C~90°C/低於80% R.H. (不結露)
  • 儲存溫度/濕度:-40°C~90°C/低於70% R.H. (不結露)


  • 高精準度、線性極佳
  • 可接受AC/DC量測
  • 反應快速
  • 低耗電
  • 安裝方便
  • 體積小、重量輕

  應用範圍:

  • UPS系統
  • AC / DC伺服器系統
  • 馬達轉速控制
  • 變頻銑床機具
  • 電腦數值CNC工具機械
  • 門禁控制器
  • 電動車控制器
  • 控制處理設備
  • 一般及特殊用途轉換器
  • 其他自動控制系統
