SCT-24A 開口式比流器
適用電流範圍:0.1A~200A RMS (50/60Hz), RL≦10Ω
二次線圈圈數:3000 ± 2圈
二次線圈電阻:135Ω±10% (at 25℃)
最大可測試200A
二次線圈圈數:3000 ± 2圈
二次線圈電阻:135Ω±10% (at 25℃)
最大可測試200A
型號 :
SCT-24A
- 適用電流範圍:0.1A~200A RMS (50/60Hz), RL≦10Ω
- 最大容許電流:240A RMS 連續

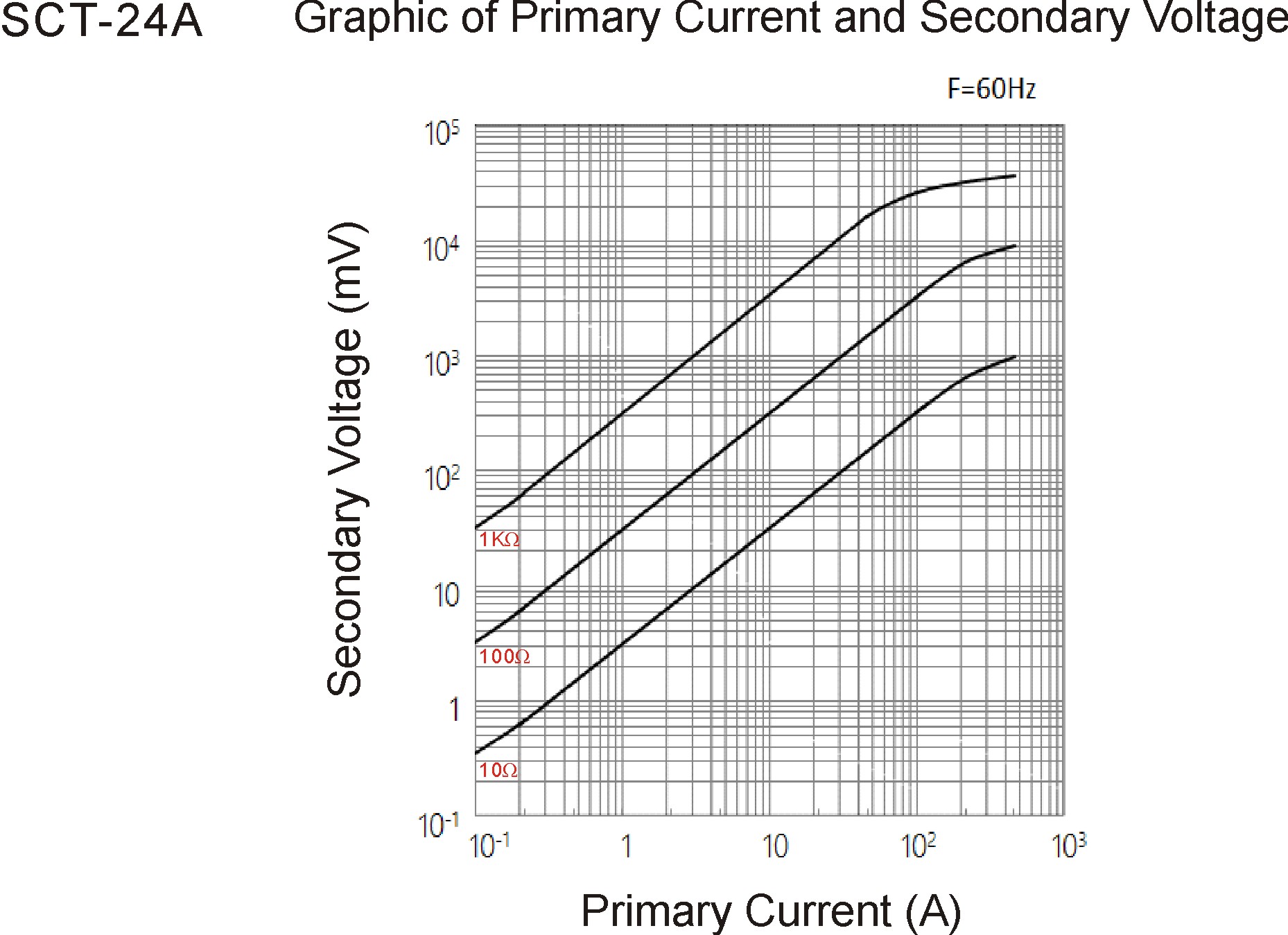

- 輸出電壓特性:請參照特性圖
- 二次線圈圈數:3000 ± 2圈 (附10.2V 抑制保護元件)
- 二次線圈電阻:135Ω±10% (at 25℃)
- 構造:尼龍外殼簡易閉鎖型
- 難燃性等級:94V0
- 輸出導線:1.5m 16AWG
- 耐電壓:1000V / 1mA / 1分鐘 (鐵芯與輸出導線間)
- 絕緣電阻:DC 500V / 100MΩ以上 (鐵芯與輸出導線間)
- 重量:約140克
-
使用溫度:-20~60℃低於80%R.H.(不結露)
- 儲存溫度:-30~70℃低於70%R.H.(不結露)
尺寸:

- 尼龍彈力式勾夾型,容易安裝於分電盤等既有裝置
- 不需放大器既可獲得1~4V之高輸出電壓,可直接連結於各種節能相關機器及過載防止系統等
- 內附過電壓抑制保護元件,輸出開路亦安全
- 勾夾於電力量測用比流器之二次電流(5A);不必拆線即可擴大應用範圍
- 雖是超小型,但最大可測試200A
- 對於10mA~1A的微小電流範圍亦具有良好的輸出線性,因此可應用於微小電流檢測及高靈敏傳感器
- 附固定用束線孔,左右各一
