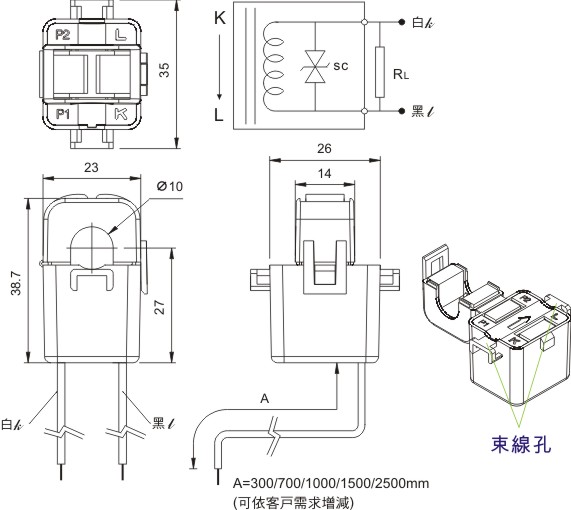

SCT-10 開口式比流器

適用電流範圍:10mA~80A RMS (50/60Hz), RL≦10Ω
二次線圈圈數:3000 ± 2圈 (附10.2V 抑制保護元件)
二次線圈電阻:350Ω±10% (at 25℃)
最大可測試80A
型號 : SCT-10

  • 適用電流範圍:10mA~80A RMS (50/60Hz), RL≦10Ω
  • 最大容許電流:120A RMS 連續

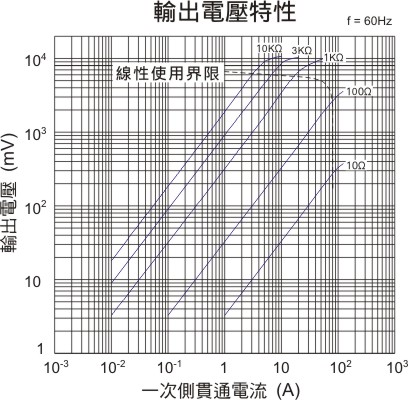

  • 輸出電壓特性:請參照特性圖
  • 二次線圈圈數:3000 ± 2圈 (附10.2V 抑制保護元件)
  • 二次線圈電阻:350Ω±10% (at 25℃)
  • 構造:尼龍外殼簡易閉鎖型
  • 難燃性等級:94V0
  • 輸出導線:700mm (可依客戶需求增減)
  • 耐電壓:AC 1000V / 1分鐘 (鐵芯與輸出導線間)
  • 絕緣電阻:DC 500V / 100MΩ以上 (鐵芯與輸出導線間)
  • 重量:約40克
  • 使用溫度:-20~50℃低於80%R.H.(不結露)
  • 儲存溫度:-30~70℃低於70%R.H.(不結露)




  • 尼龍彈力式勾夾型,容易安裝於分電盤等既有裝置
  • 不需放大器既可獲得1~4V之高輸出電壓,可直接連結於各種節能相關機器及過載防止系統等
  • 內附過電壓抑制保護元件,輸出開路亦安全
  • 勾夾於電力量測用比流器之二次電流(5A);不必拆線即可擴大應用範圍
  • 雖是超小型,但最大可測試80A
  • 對於10mA~1A的微小電流範圍亦具有良好的輸出線性,因此可應用於微小電流檢測及高靈敏傳感器
  • 附固定用束線孔,左右各一
