• DE-5030 指針式接地電阻計

DE-5030 指針式接地電阻計

日本製吊線(Taut Band)可動部
適用於較精確的三線式,或簡易的兩線式接地電阻測量
接地電壓量測: max. AC30V
具AUX. SPIKE OK功能燈號,燈亮表示輔助接地釘良好、量測結果準確
最大額定輸出電流: 3mA
型號 : DE-5030

  • 接地電組:0~12Ω / 0~120Ω / 0~1200Ω
  • 電池電壓:電池量測檔位"BATT. GOOD"範圍內
  • 接地電壓量測:AC 30V max.
  • 最大額定輸出電流:3mA
  • 反應時間:1秒內
  • 絕緣電組:測試端子與外殼間至少100MΩ / DC1000V
  • 耐電壓:測試端子與外殼間AC3700V (50 / 60Hz)1分鐘
  • 使用電池:AA 1.5V x 4
  • 安規:IEC 61010-1 CAT.III 300V  ,  IEC 61557,  IEC61010-031


  一般規格:


測量環境 : 23°C ± 5°C在80%R.H.以內

量測檔位

範圍

解析度

精確度

測量輸出電流

接地電壓量測

0~30V AC

(50/60Hz)

0.5V

±3.0% F.S.

──

接地電阻

量測

×100檔

0~ 1200Ω

20Ω


±3.0% F.S.
(輔助接地端電阻100Ω ±5%)
(接地電壓小於10V )


約3mA AC

×10檔

0~ 120Ω

約2mA AC

×1檔

0~ 12Ω

0.2Ω

約1mA AC



  溫度/溼度:

  • 操作溫度/溼度: 0°C~40°C(32°F~104°F)/低於85%R.H.(不結露)
  • 儲存溫度/溼度: -20°C~60°C(-4°F~140°F)/低於75%R.H.(不結露)



  外型尺寸/重量:

  • 尺寸:162(長)x112(寬)x50(高)mm
  • 重量:約400公克(不含電池)

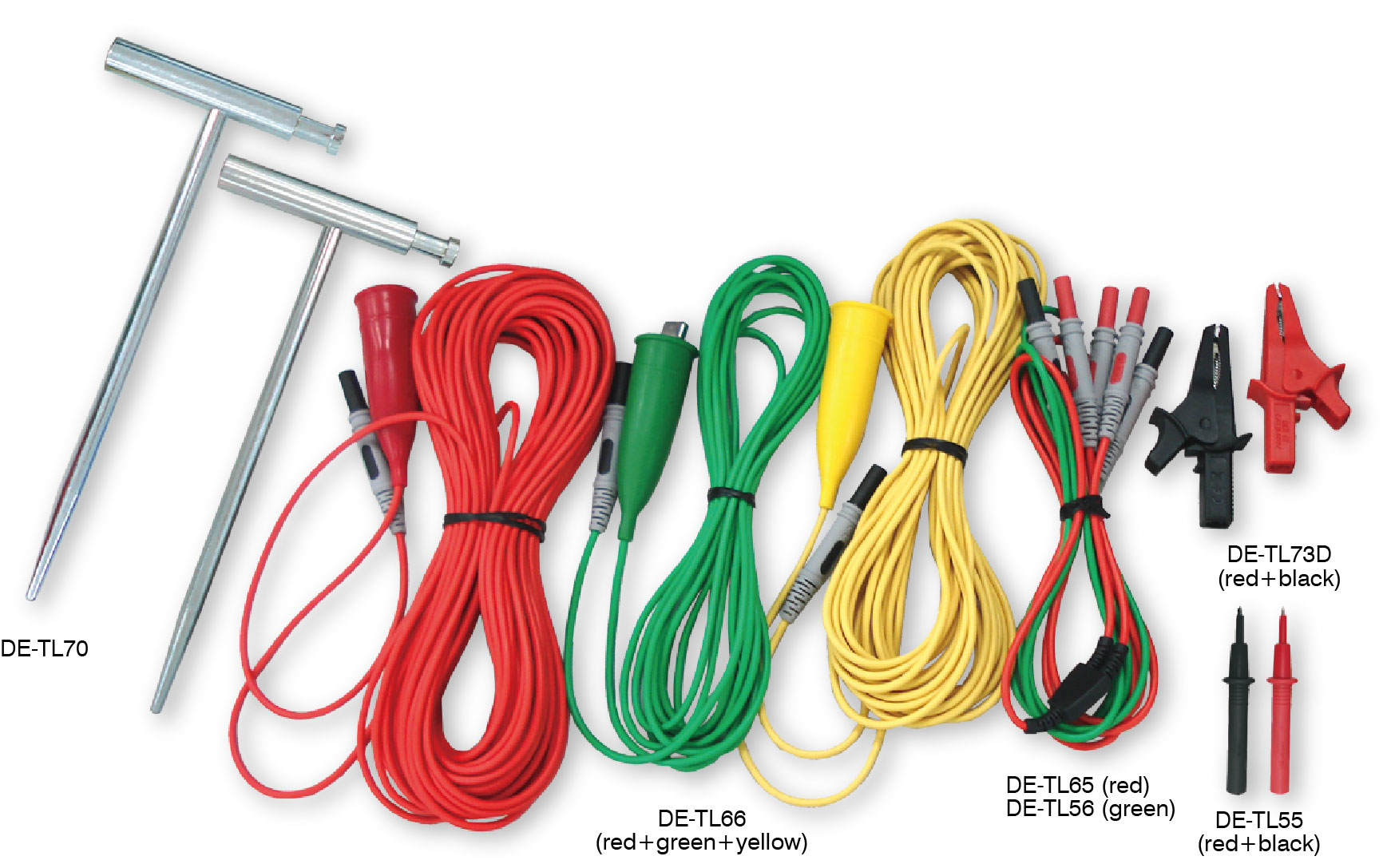

  附 件:

  • 精確型接地測試線組 (DE-TL66):
    測試線20M紅線 ×1
    測試線10M黃線 ×1
    測試線5M綠線 ×1
  • T型輔助釘 ×2 (DE-TL70)
  • 簡易型接地測試線組:
    紅線×1 (DE-TL56)
    綠線×1 (DE-TL56)
  • 測試探棒 (DE-TL55):
    紅測試探棒×1
    黑測試探棒×1
  • 安全鱷魚夾 (DE-TL73D):
    紅鱷魚夾×1
    黑鱷魚夾×1
  • 說明書 ×1份
  • AA電池(1.5V) ×4

  • 多檔位接地電阻量測可供選擇(x 1檔,x 10檔,x 100檔)
  • 最高測量電阻1200Ω
  • 測量方式: 3-pole 或者簡易 2-pole接地電阻
  • 吊線式錶芯(TAUT BAND)
  • 照明功能,以利昏暗場所使用
  • 低電池警示
  • 內部電池電力測試
