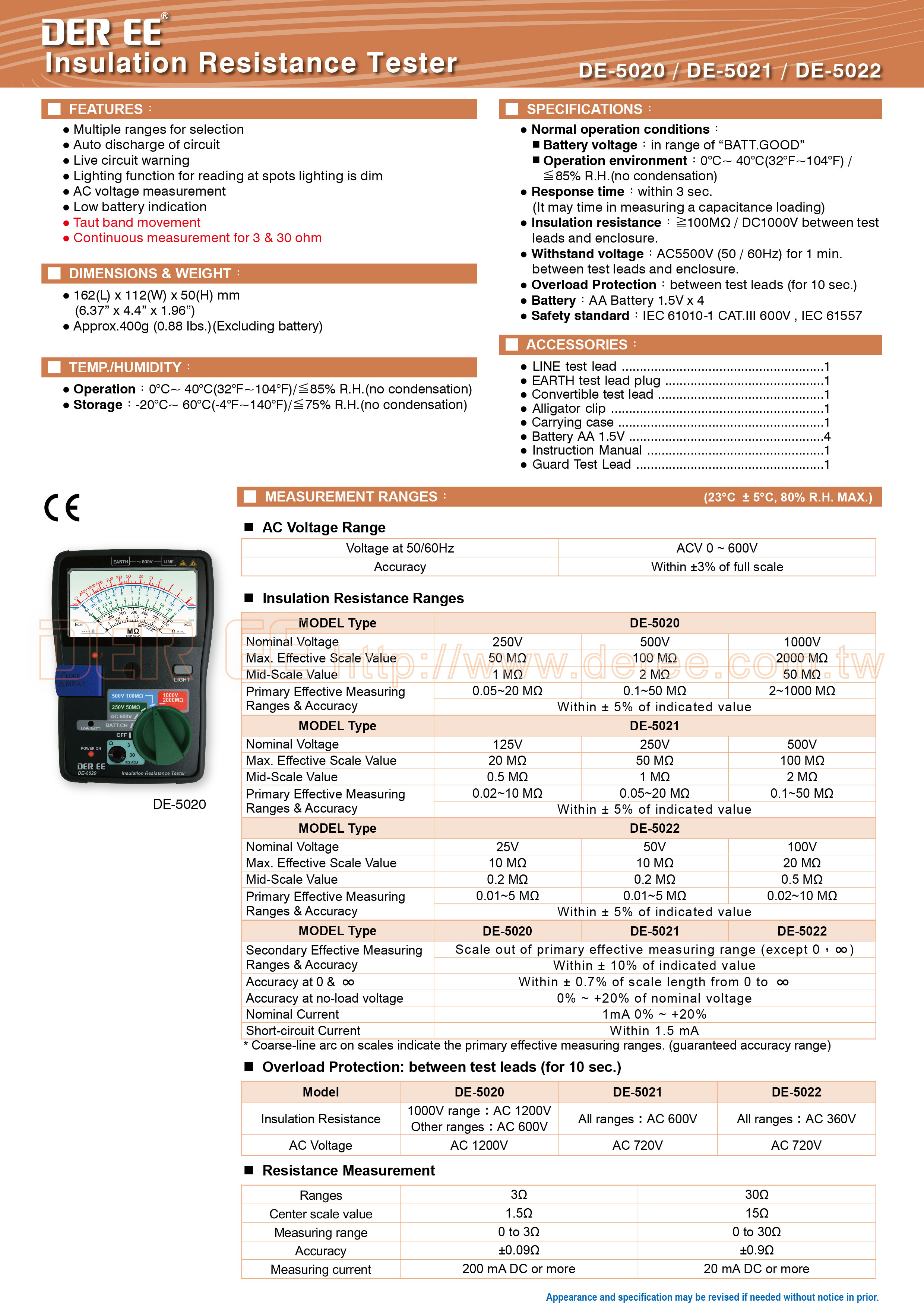

DE-5022 指針式絕緣電阻計(3Ω/30Ω電阻導通)
3Ω與30Ω導通測試
額定測試電壓：25V,50V,100V
最大有效刻度：10 MΩ,10MΩ,20MΩ
中間刻度值：0.2MΩ,0.2MΩ,0.5MΩ
- 正常工作環境條件：電池電壓：”BATT.GOOD”檔位範圍內
- 反應時間：3秒內(測量電容性負載時，可能會稍微增加)
- 絕緣電組：測試端子與外殼間至少100MΩ / DC1000V
- 耐電壓：測試端子與外殼間AC5500V (50 / 60Hz)1分鐘
- 過載保護：測試端子間(10秒)
- 使用電池：AA 1.5V x 4
- 安規：IEC 61010-1 CAT.III 600V IEC 61557
一般規格：
測量環境 : 23°C ± 5°C在80%R.H.以內
交流電壓量程範圍：
|
測壓電壓 50 / 60 Hz |
ACV 0~600V |
|
精確度 |
最大滿刻度 ±3% |
絕緣電組範圍：
MODEL DE-5022
|
額定測試電壓 |
25V |
50V |
100V |
|
最大有效刻度 |
10 MΩ |
10 MΩ |
20 MΩ |
|
中間刻度值 |
0.2MΩ |
0.2MΩ |
0.5MΩ |
|
主要有效測量範圍及精確度 |
0.01~5 MΩ |
0.01~5 MΩ |
0.02~10 MΩ |
|
指示值的±5%以內 |
|||
|
次要有效測量範圍及精確度 |
主要有效測量範圍以外的刻度(不含0, ∞) |
||
|
指示值的±10%以內 |
|||
|
0 與 ∞精確度 |
0 至 ∞刻度長度的±0.7%以內 |
||
|
空載電壓精確度 |
額定測試電壓值的0%~+20% |
||
|
額定測定電流 |
1mA 0%~+20% |
||
|
短路電流 |
1.5mA以內 |
||
電阻量測：
|
檔位 |
3Ω |
30Ω |
|
中心刻度值 |
1.5Ω |
15Ω |
|
量測範圍 |
0 to 3Ω |
0 to 30Ω |
|
精確度 |
±0.09Ω |
±0.9Ω |
|
量測電流 |
200 mA DC more |
20 mA DC more |
溫度/溼度：
- 操作溫度/溼度： 0°C~40°C(32°F~104°F)/低於85%R.H.(不結露)
- 儲存溫度/溼度： -20°C~60°C(-4°F~140°F)/低於75%R.H.(不結露)
外型尺寸/重量：
- 尺寸：162(長)x112(寬)x50(高)mm
- 重量：約400公克(不含電池)
附 件：
- LINE測試棒 x 1
- EARTH 測試棒插頭 x 1
- 更換式測試棒 x 1
- 鱷魚夾 x 1
- 皮盒 x 1
- 使用說明書 x 1
- AA 1.5V電池 x 4
- 多種檔位可供選項
- 自動放電功能
- 通電中警示功能
- 附照明鍵，以利昏暗場所使用
- 交流電壓測量功能
- 內部電池電力測試
- 吊線式錶芯(TAUT BAND)
- 3Ω與30Ω導通測試
