DE-5000雙顯示LCR電錶
可選擇100Hz / 120Hz / 1kHz / 10kHz / 100kHz 量測頻率
19999/9999 數值雙顯示的高精確度LCR儀錶
可測量電感 / 電容 / 電阻元件，並於副顯顯示消耗因素(D)，品質因素(Q)，相位角(θ)，等效串聯阻抗(ESR)，並聯阻抗(RP)
- 量測功能：Ls/ Lp/ Cs/ Cp/ Rs/ R p/ D/ Q/ Θ/ ESR / L C R 自動選擇
-
LCD顯示規格：19999/ 1999 數值雙顯示、“－”極顯示，
表示電池量不足
- 量測速率：2次/ 秒
- 跳檔方式：自動換檔
- 自動關機：約5分鐘
- 電源供應：9V電池1個
- 安規：IEC 61326-1 & IEC 61326-2-2
一般規格：
規格表示如: ± ( 讀值% +最低位數數值 )，溫度23°C ±5°C，濕度<75% R.H.
1. 本規格定義於：零件端子直接插入量測插槽或使用測試棒盒(TL-21)經短路及開路校驗後量測。
2. 如必要，可使用GUARD端子作為待測物及測試線材加屏蔽的接線。
3. 在最高或最低檔位的阻抗測量時為得到更好的準確度，下列規格註記星號之檔位，建議做完開路與短路校驗再進行量測。
電阻檔位：
|
範圍 |
解析度 |
100/120Hz |
1kHz |
10kHz |
100kHz |
|
20.000Ω |
0.001Ω |
─ |
1.0%+3* |
1.0%+3* |
2.0%+3* |
|
200.00Ω |
0.01Ω |
1.0%+3 |
0.3%+2 |
0.3%+2 |
0.6%+3 |
|
2.0000kΩ |
0.0001kΩ |
0.3%+2 |
0.3%+2 |
0.3%+2 |
0.6%+3 |
|
20.000kΩ |
0.001kΩ |
0.3%+2 |
0.3%+2 |
0.3%+2 |
0.6%+3 |
|
200.00kΩ |
0.01kΩ |
0.5%+2 |
0.5%+2 |
0.5%+2 |
1.0%+3 |
|
2.0000MΩ (2.000MΩ) |
0.0001MΩ |
1.0%+3 |
1.0%+3 |
1.0%+3 |
─ |
|
0.001MΩ |
─ |
─ |
─ |
2.0%+3* |
|
|
20.000MΩ (20.00MΩ) |
0.001MΩ |
2.0%+3* |
2.0%+3* |
─ |
─ |
|
0.01MΩ |
─ |
─ |
2.0%+3* |
─ |
|
|
200.0MΩ |
0.1MΩ |
2.0%+3* |
2.0%+3* |
─ |
─ |
*註記星號之檔位，建議做完開路與短路校驗再進行量測，以得到更好的準確度。
DCR
|
範圍 |
解析度 |
準確度 |
|
200.00Ω |
0.01Ω |
1.0%+3* |
|
2.0000kΩ |
0.0001kΩ |
0.2%+2 |
|
20.000kΩ |
0.001kΩ |
0.2%+2 |
|
200.00kΩ |
0.01kΩ |
0.5%+2 |
|
2.0000MΩ |
0.0001MΩ |
1.0%+3 |
|
20.000MΩ |
0.001MΩ |
2.0%+3* |
|
200.0MΩ |
0.1MΩ |
2.0%+3* |
*註記星號之檔位，建議做完開路與短路校驗再進行量測，以得到更好的準確度。
電容檔位
|
範圍 |
解析度 |
100/120Hz |
1kHz |
10kHz |
100kHz |
|
200.00pF |
0.01pF |
─ |
─ |
1.2%+5* |
2.0%+5* |
|
2000.0pF |
0.1pF |
─ |
2.0%+3* |
0.3%+2 |
0.6%+3 |
|
20.000nF |
0.001nF |
2.0%+3* |
0.3%+2 |
0.3%+2 |
0.6%+3 |
|
200.00nF |
0.01nF |
0.3%+2 |
0.3%+2 |
0.3%+2 |
0.6%+3 |
|
2000.0nF |
0.1nF |
0.3%+2 |
0.3%+2 |
0.6%+2 |
2.0%+5* |
|
20.000μF (20.00μF) |
0.001μF |
0.3%+2 |
0.6%+2 |
1.2%+5* |
─ |
|
0.01μF |
─ |
─ |
─ |
3.0%+5 (10μF max.)* |
|
|
200.00μF (200.0μF) |
0.01μF |
0.6%+2 |
1.0%+3* |
─ |
─ |
|
0.1μF |
─ |
─ |
3.0%+5 (100μF max.)* |
─ |
|
|
2000.0μF (2000μF) |
0.1μF |
1.0%+3* |
─ |
─ |
─ |
|
1μF |
─ |
1.2%+3* |
─ |
─ |
|
|
20.00mF |
0.01mF |
1.2%+3* |
─ |
─ |
─ |
*假如LCD 的讀值數小於2000, 顯示單位為 “pF”
*註記星號之檔位，建議做完開路與短路校驗再進行量測，以得到更好的準確度。
電感檔位
|
範圍 |
解析度 |
100/120Hz |
1kHz |
10kHz |
100kHz |
|
20.000μH |
0.001μH |
─ |
─ |
─ |
2.5%+5* |
|
200.00μH |
0.01μH |
─ |
─ |
1.2%+5* |
0.6%+3 |
|
2000.0μH |
0.1μH |
─ |
2.0%+5* |
0.6%+3 |
0.6%+3 |
|
20.000mH |
0.001mH |
1.2%+5* |
1.0%+5 |
0.3%+2 |
0.6%+3 |
|
200.00mH |
0.01mH |
0.3%+2 |
0.6%+3 |
0.3%+2 |
1.2%+5* |
|
2000.0mH |
0.1mH |
0.3%+2 |
0.3%+2 |
0.6%+3 |
─ |
|
20.000H |
0.001H |
0.3%+2 |
0.6%+3 |
1.2%+5* |
─ |
|
200.0H |
0.1H |
0.6%+3 |
1.2%+5* |
─ |
─ |
|
2.000KH |
0.001KH |
1.2%+5* |
─ |
─ |
─ |
*假如LCD 的讀值數小於2000, 顯示單位為“μH”.
*註記星號之檔位，建議做完開路與短路校驗再進行量測，以得到更好的準確度。
準確度 vs. 阻抗 (ZDUT)
|
|
DCR |
100/120Hz |
1kHz |
10kHz |
100kHz |
|
0.1~1Ω |
1.2%+5* |
1.2%+5* |
1.2%+5* |
1.2%+5* |
2.5%+5* |
|
1~10Ω |
0.6%+3* |
0.6%+3* |
0.6%+3* |
0.6%+3* |
1.2%+5* |
|
10~100kΩ |
0.3%+2 |
0.3%+2 |
0.3%+2 |
0.3%+2 |
0.6%+3 |
|
100k~1MΩ |
0.6%+3 |
0.6%+3 |
0.6%+3 |
0.6%+3 |
2.5%+5* 100k~2MΩ |
|
1M~20MΩ |
1.2%+5* |
1.2%+5* |
1.2%+5* |
2.5%+5* |
|
|
>20MΩ |
2.5%+5* |
2.5%+5* |
2.5%+5* |
─ |
─ |
*註記星號之檔位，建議做完開路與短路校驗再進行量測，以得到更好的準確度。
溫度/溼度：
- 操作溫度/溼度： 0°C~50°C(32°F~122°F)/低於70%R.H.(不結露)
- 儲存溫度/溼度： -20°C~60°C(-4°F~140°F)/低於80%R.H.(不結露)
外型尺寸/重量：
- 尺寸：188(長)x95(寬)x52(高)mm
- 重量：約350公克(不含電池)
附 件：

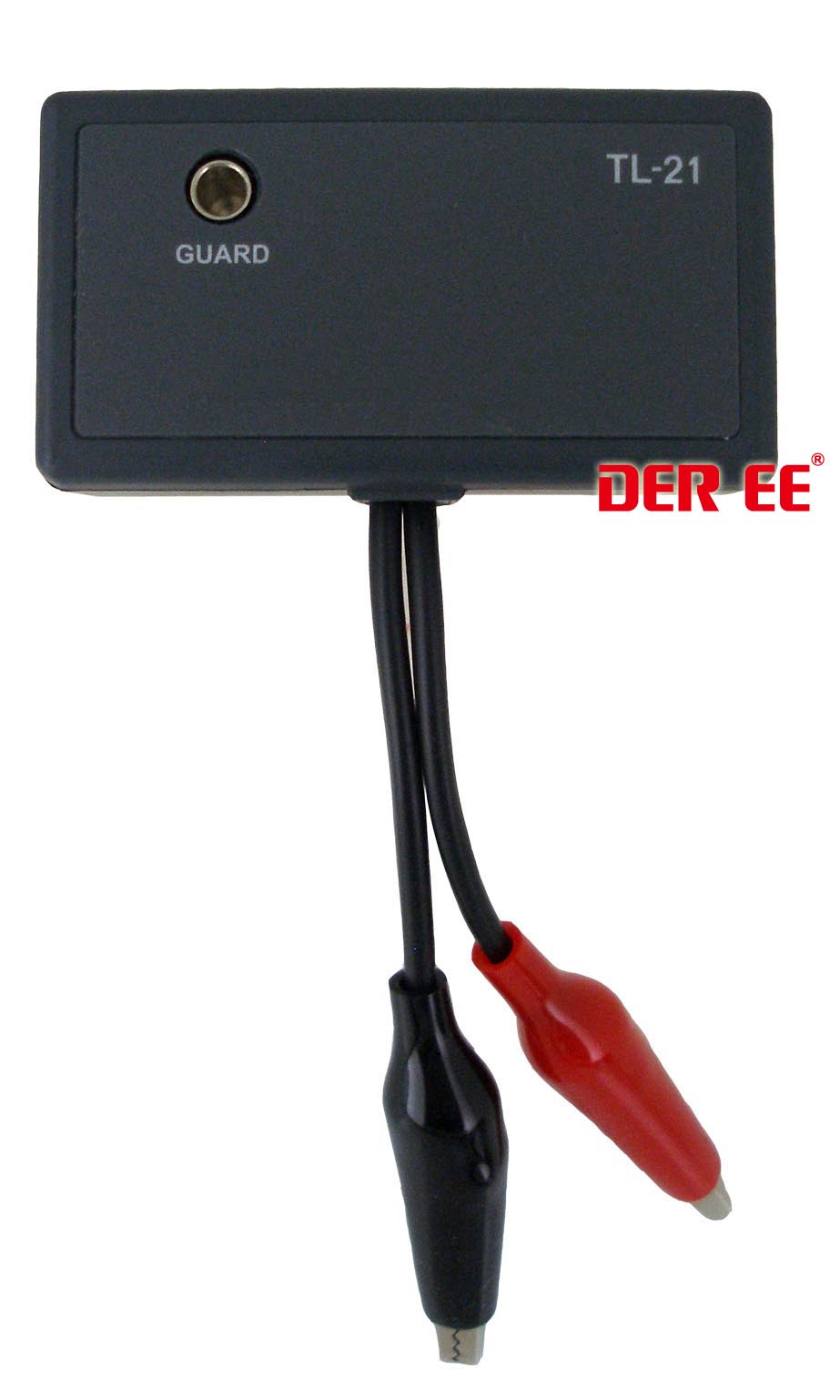

- 測試棒盒(TL21) x 1
- 筆式測試夾 (TL22) x 1
- 電源轉接器 x 1
- 接地線(TL23) x 1
- 使用說明書 x 1
- 9V電池 x 1
- 皮盒 x 1
選購配件：
- IR-USB轉換盒,
- USB線
- 自動判定 L/C/R零件
- 100 / 120 / 1K / 10K / 100K 共5個測試頻率可選擇
- 雙值雙顯示值19999 / 1999 counts
- 背光模式
- Ls/ Lp/ Cs/ Cp/ Rs/ Rp/ DCR 自動判定量測
- 相對值模式
- 串聯或並聯測量模式選擇
-
零件篩選功能
*誤差值選擇 ±0.25%、±0.5%、± 1%、±2%、±5%、±10%、±20%、-20%+80% - 低電池警示
