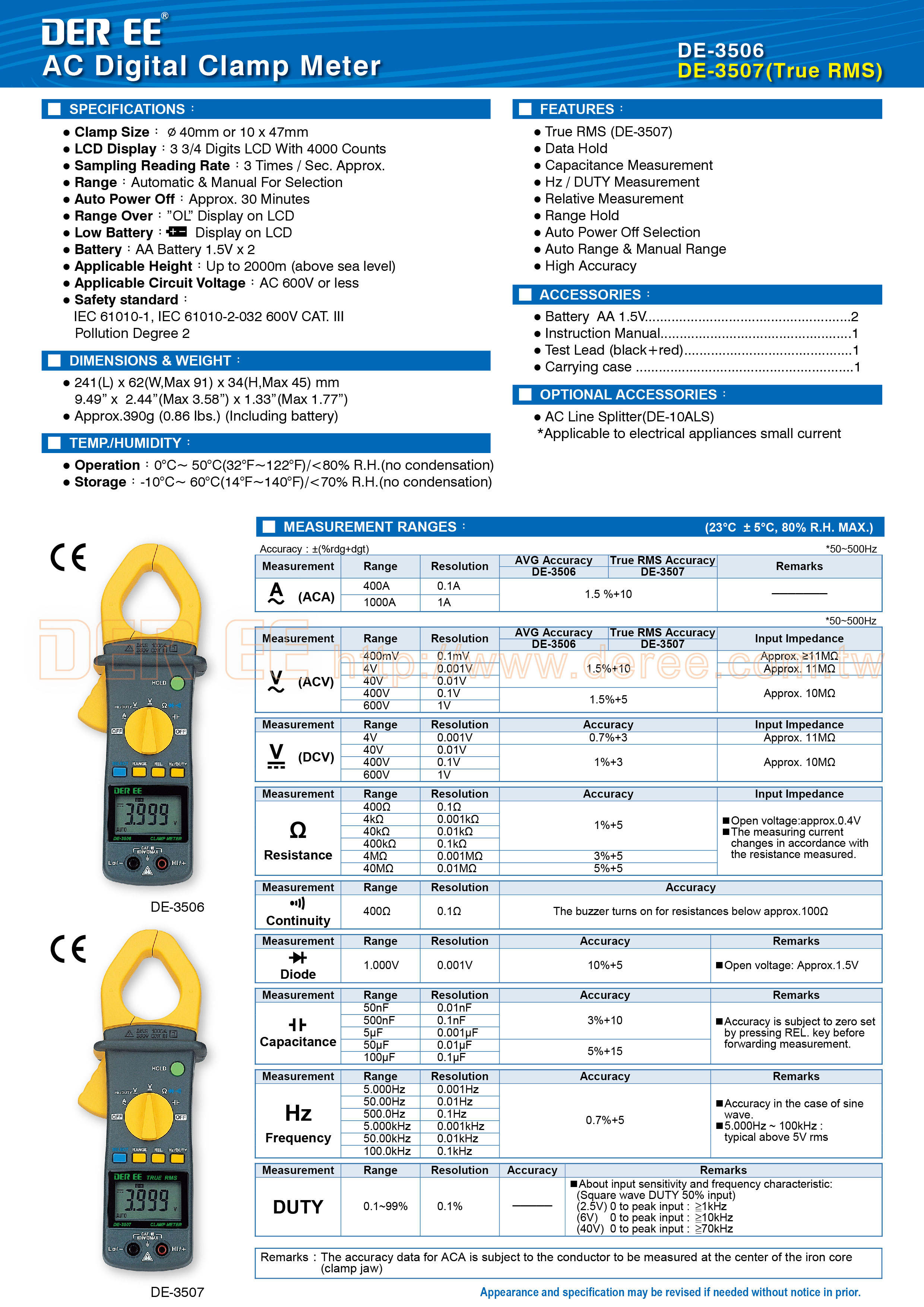

DE-3507數位型鉤錶

ACA, ACV, DCV,電阻測量, 導通測試, 二極體測試, 電容測試, 頻率測量, 波寬比測量, 相對值測量
True RMS
最大測試讀值4000位數
鉤部尺寸:∅40mm
型號 : DE-3507(RMS)

  • 鉤部尺寸:Ø40mm或10x47mm
  • LCD顯示幕:3¾位液晶顯示幕之單位功能指示、最大測試讀值4000位數。
                            過載之顯示”OL”及蜂鳴聲響, 表示電池電量不足。
  • 檔位:自動/手動換檔選擇
  • 自動關機:約30分鐘
  • 適用高度:2000公尺以下(在海平面上)
  • 適用電壓:≤AC 600V
  • 安規:IEC 61010-1;IEC 61010-2-032 600V CAT.III
               Pollution Degree 2


  一般規格:

測量環境:23°C±5°C在80%R.H.以內

50~500Hz

測量功能

檔位測試

解析度

準確度

±(%誤差值+最小位數值)

輸入阻抗

備  註

DE-3506

DE-3507


(交流電流測量)

400A

0.1A

1.5 %+10

────



1000A

1A


(交流電壓測量)

400mV

0.1mV

1.5%+10

約≥11MΩ



4V

0.001V

約11MΩ



40V

0.01V

約10MΩ

400V

0.1V

1.5%+5

600V

1V


(直流電壓測量)

4V

0.001V

0.7%+3

約11MΩ



40V

0.01V

1%+3

約10MΩ

400V

0.1V

600V

1V


(電阻測量)

400Ω

0.1Ω

1%+5

────

量測電流隨電阻值

之測量而改變



開路電壓約0.4V

4kΩ

0.001kΩ

40kΩ

0.01kΩ

400kΩ

0.1kΩ

4MΩ

0.001MΩ

3%+5

40MΩ

0.01MΩ

5%+5


(導通測試)

400Ω

0.1Ω

當電阻低於100Ω

蜂鳴器會開啟

────




(二極體測試)

1.000V

0.001V

10%+5

────

開路電壓

約1.5V


(電容測試)

50nF

0.01nF

3%+10

────

準確度依測量前,

以RELATIVE功能鍵

歸零後為基準

500nF

0.1nF

5μF

0.001μF

50μF

0.01μF

5%+15

100μF

0.1μF

Hz

(頻率測量)

5.000Hz

0.001Hz

0.7%+5

────

準確度依正弦波為基準



5.000Hz~100kHz:

5V rms以上

50.00Hz

0.01Hz

500.0Hz

0.1Hz

5.000kHz

0.001kHz

50.00kHz

0.01kHz

100.0kHz

0.1kHz

DUTY

(波寬比測量)

0.1~99%

0.1%

────

────

關於輸入感應及頻率指標:

(如下列條件是以方波寬比50%為基準)

2.5V 0 to peak input:≧1kHz

6V 0 to peak input:≧10kHz

40V 0 to peak input:≧70kHz

※備註:測量電流時,建議置於鉤部中心點為最佳量測狀態。


  溫度/溼度:

  • 操作溫度/溼度:0°C~50°C(32°F~122°F) /低於80%R.H.(不結露)
  • 儲存溫度/溼度:-10°C~60°C(14°F~140°F) /低於70%R.H.(不結露)


  外型尺寸/重量:

  • 機身尺寸:241(長)x62(寬,最大91)x34(高,最大45)mm
  • 重量:約410公克(含電池)


  附 件:

  • 電池 AA 1.5V x 2
  • 使用說明書 x 1
  • 測試棒(黑色+紅色) x 1
  • 皮盒 x 1


  選購品:

  • AC電流分離放大測試器(DE-10ALS)
    * 適用於電流放大及不必將電源線分離;即可測量。
  • True RMS
  • 讀值鎖定功能
  • 檔位鎖定功能
  • 自動關機功能選擇
  • 自動及手動換檔選擇
  • 電容測量功能
  • 頻率、波寬比測量功能
  • 相對值測量功能
  • 高準確度
