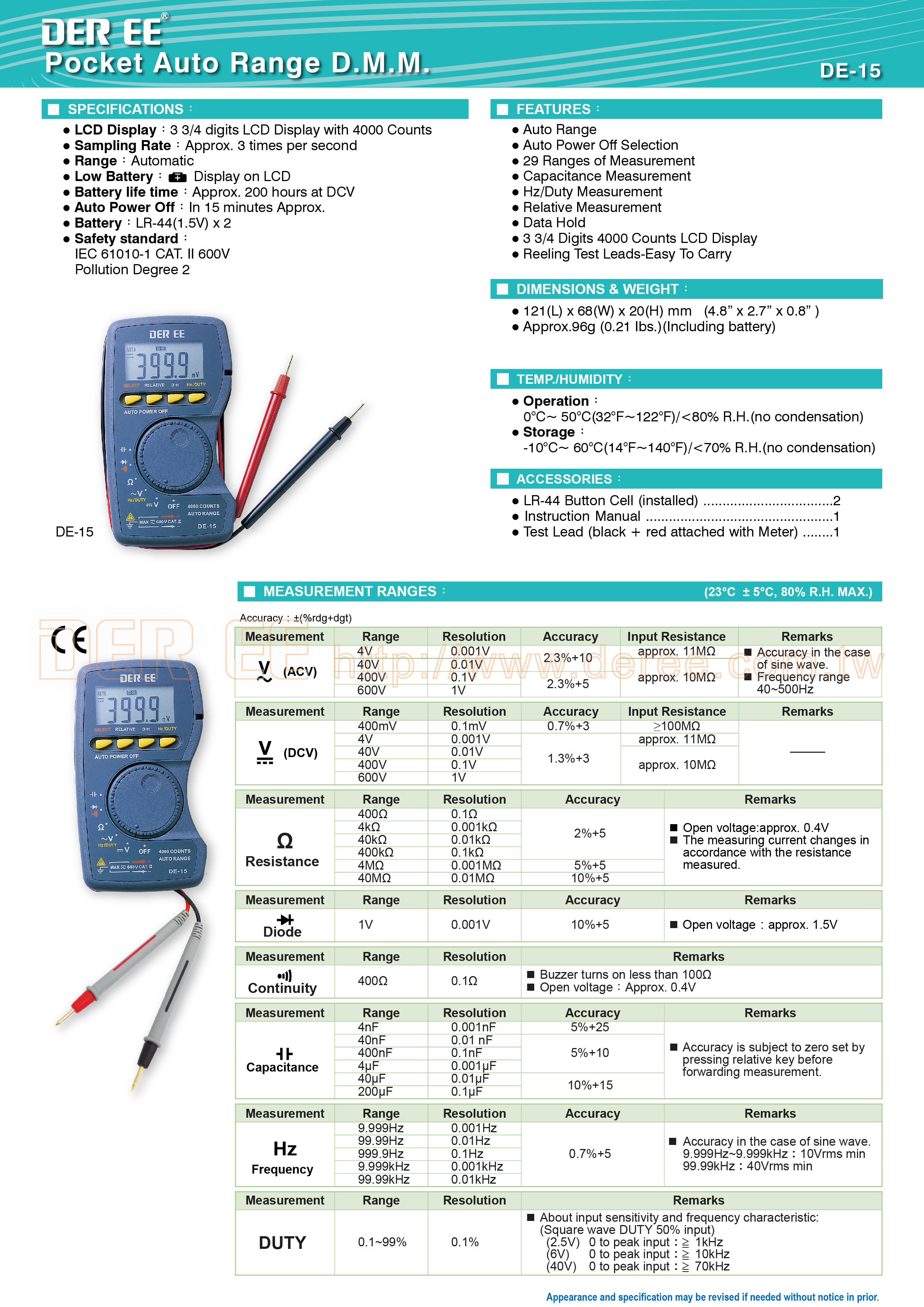

DE-15 口袋型萬用電錶
最大測試讀值4000位數
- 量測功能：DCV, ACV, 電阻測量, 二極體測試, 導通測試, 電容測試, 頻率測量, 波寬比測量, 相對值測量
-
顯示幕：3¾位液晶顯示幕之單位功能指示、最大測試讀值4000位數。“─“極顯示。
表示電池電量不足
- 取樣：每秒約3次
- 自動關機：約15分鐘
- 電源供應：符合標準LR-44電池2個
- 安規：IEC 61010-1 CAT. II 600V Pollution Degree 2
一般規格：
測量環境 ：23°C±5°C在80%R.H.以內
|
測量功能 |
檔位測試 |
解析度 |
準確度 ±(%誤差值+最小位數值) |
輸入阻抗 |
備 註 |
|
(直流電壓測量) |
400mV |
0.1mV |
0.7%+3 |
≥100MΩ |
──── |
|
4V |
0.001V |
1.3%+3 |
約11MΩ |
||
|
40V |
0.01V |
約10MΩ |
|||
|
400V |
0.1V |
||||
|
600V |
1V |
||||
|
(交流電壓測量) |
4V |
0.001V |
2.3%+10 |
約11MΩ |
準確度依正弦波為基準頻率範圍在40~500Hz |
|
40V |
0.01V |
約10MΩ |
|||
|
400V |
0.1V |
2.3%+5 |
|||
|
600V |
1V |
||||
|
(電阻測量) |
400Ω |
0.1Ω |
2%+5 |
量測電流隨電阻值之測量而改變 開路電壓約0.4V |
|
|
4kΩ |
0.001kΩ |
||||
|
40kΩ |
0.01kΩ |
||||
|
400kΩ |
0.1kΩ |
||||
|
4MΩ |
0.001MΩ |
5%+5 |
|||
|
40MΩ |
0.01MΩ |
10%+5 |
|||
|
(二極體測試) |
4V |
0.001V |
10%+5 |
開路電壓約1 .5V |
|
|
(導通測試) |
400Ω |
0.1Ω |
──── |
開路電壓約0.4V 當阻抗<100Ω蜂鳴器開啟 |
|
|
(電容測試) |
4nF |
0.001nF |
5%+25 |
準確度依測量前，以RELATIVE功能鍵歸零後為基準 |
|
|
40nF |
0.01nF |
5%+10 |
|||
|
400nF |
0.1nF |
||||
|
4μF |
0.001μF |
||||
|
40μF |
0.01μF |
10%+1 5 |
|||
|
200μF |
0.1μF |
||||
|
Hz |
9.999Hz |
0.001Hz |
0.7%+5 |
準確度依正弦波為基準 9.999Hz~9.999kHz:10V rms以上 99.99kHz:40V rms 以上 |
|
|
99.99Hz |
0.01Hz |
||||
|
999.9Hz |
0.1Hz |
||||
|
9.999kHz |
0.001kHz |
||||
|
99.99kHz |
0.01kHz |
||||
|
DUTY |
0.1~99% |
0.1% |
──── |
關於輸入感應及頻率指標： 如下列條件是以方波寬比50%為基準 2.5V 0 to peak input : ≥ 1kHz 6V 0 to peak input : ≥10kHz 40V 0 to peak input : ≥ 70kHz |
|
溫度/濕度：
- 操作溫度/濕度：0°C~50°C(32°F~122°F)/低於80% R.H. (不結露)
- 儲存溫度/濕度：-10°C~60°C(14°F~140°F)/低於70% R.H. (不結露)
外型尺寸/重量：
- 外觀尺寸：121(長)x68(寬)x20(高)mm
- 重量：約96公克 (含電池)
附 件：
- 使用說明書 x 1
- 電池LR-44 (裝於機殼內) x 2
- 測試棒(紅色+黑色) x 1
- 讀值鎖定功能
- 29種檔位測量
- 自動換檔
- 自動關機功能選擇
- 頻率、波寬比測量
- 相對值測量功能
